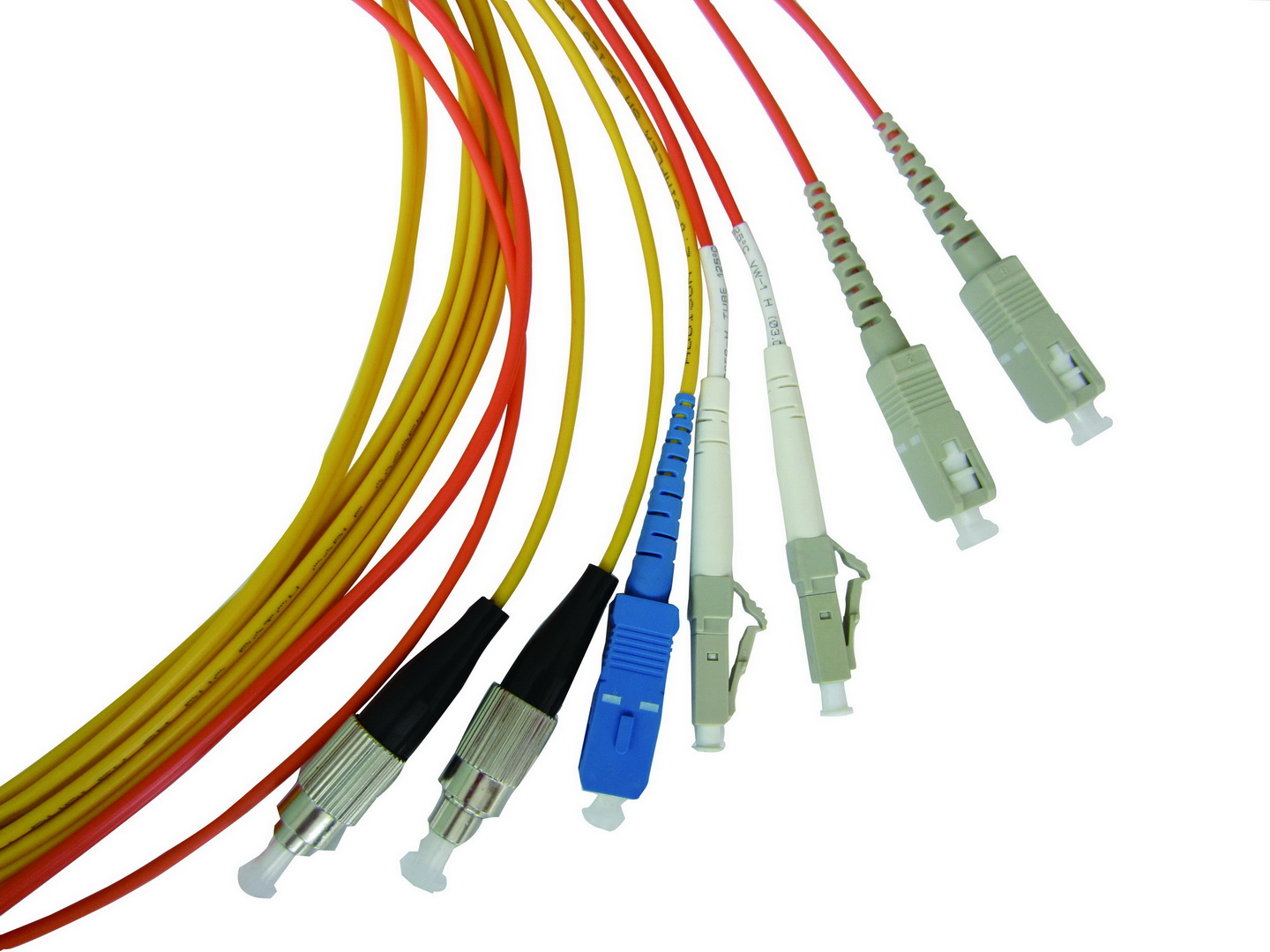

光纤跳线
产品名称:
光纤跳线
产品摘要:
ST、SC、FC(PC/UPC/APC)光纤跳线，光纤跳线，单模多模光纤跳线，ST-ST1米光纤跳线，SC-SC双芯1米光纤跳线，单模ST-ST单芯 3米PVC光纤跳线，多模SC-SC1米光纤跳线，单模光纤跳线，多模光纤跳线，MTRJ、MU、LC光纤跳线，SMA、FDDI光纤跳线，MTRJ光纤跳线，MU光纤跳线，LU光纤跳线，LU/MU光纤跳线，单模光纤跳线，多模光纤跳线，1米双芯光纤跳线，3米单芯光纤跳线- 产品描述
光纤跳线 ◎ 产品规格：
☆ 具有单模和多模(50/125μm或62.5/125μm)两种线缆类型供选。
☆ 分单芯、双芯、带状及4芯、6芯、8芯、12芯规格等供选。
☆ 有通用/小型化光纤连接器可选。
☆ 包皮材料有陶瓷、不锈钢及复合物可选。
☆ 线缆护套材料有：PVC(聚氯乙烯)/ FRPVC(阻燃聚氯乙烯)/ LSOH (低烟无卤)可选。
☆ 接头有ST、SC、FC、SMA、MU、FDDI、ESCON、MTRJ、LC、D4、E2000等类供选。
☆ FC、SC、ST、LC、MU接头有PC、UPC、APC等不同研磨端面供选。
☆ 通过业界TIA/EIA-568 及IEC 874-1 等标准。
☆ 应用于局域网、光纤通信系统、光纤到户、视频传输、光纤传感器、光纤CATV、有线电视、测试仪器等。◎ 物理/电气特性：
☆ 内层覆被直径：125μm。
☆ 芯直径：50/62.5μm(多模)；9μm(单模)。
☆ 抗拉强度：15Kgf (φ0.9mm光纤除外)。
☆ 光纤外径：3mm/2mm。
☆ 最小弯曲半径：10倍电缆直径。
☆ 工作温度：-40℃ ~ +75℃。
☆ 储存温度：-50℃ ~ +85℃。
☆ 重复插拔次数：1000次。
☆ 一般单模跳线保证指标：插入损耗 ≤0.3 dB(APC/UPC)；回波损耗 ≥50dB(UPC);≥60 dB(APC)
☆ MTRJ单模跳线保证指标：插入损耗 ≤0.5 dB; 回波损耗 ≥35 dB。
☆ 一般多模跳线保证指标：
插入损耗 ≤0.3 dB(PC)；≤0.3 dB(UPC)；≤0.3 dB(APC)。
回波损耗 ≥35 dB(PC)；≥50 dB(UPC)；≥60 dB(APC)。
☆ MTRJ多模跳线保证指标：插入损耗 ≤0.5 dB；回波损耗 ≥20 dB。
☆ 机械性能插入损耗最大变化量：
互换性(任意对接)：0.2dB。
重复性(重复插拔1000次)：0.2dB。
抗拉性：0.2dB(10Kg拉力/3.0mm线缆)。
抗振性：0.2dB(振动:10-58Hz；振幅：1.5mm, 10Hz/min, 2小时)。
☆ 环境性能插入损耗最大变化量：
温度循环：0.2dB( -40℃ ~ +80℃ 5个循环)。
高温试验：0.2dB(高温: 85℃,100小时)。
低温试验：0.2dB(低温: -40℃,100小时)。
湿度试验：0.2dB( 65℃, 93%相对湿度, 100小时)。◎ 产品特点：
☆ 采用较小同心度误差及内孔直径的高精密度陶瓷插芯,提供额外的插入损耗和回波损耗,避免传输性能的下降以及光收发器件
的损坏。
☆ 确保光纤的圆心研磨偏移、光纤的凹陷及陶瓷端面曲率半径等技术参数符合标准。
☆ 为确保连接器的长期使用,不仅对接头进行衰减和背向反射测试,而且采用精密干涉仪测试接头表面的划痕或瑕疵, 测取FC、
ST、SC、LC及MU型接头的曲率半经、研磨偏移、光纤凹陷量和突出量,以确保接头质量。
☆ 可根据客户的需求配置为单芯、双芯或多芯等不同纤芯类型。光纤产品还有PVC和LSOH不同的防火等级,提供设计的灵活性。
☆ 插入损耗小,回波损耗大,互换性能、重复插拔性能优良,使用方便。
☆ 符合ANSI / TIA / EIA和ISO / IEC对于耐用性、防潮、耦合应力、光纤拉伸力和对潮湿、极端温度、插拔力和线缆拉应力、
撞击及震动等恶劣环境适应能力的要求。
☆ 环境特性稳定,环境试验通过Telcordia标准。◎ 订购信息：产品型号
产品描述
AD-ST/ST-S9M001CON-II-JJ
单模ST-ST单芯1米PVC光纤跳线
AD-ST/ST-S9M003CON-II-JJ
单模ST-ST单芯3米PVC光纤跳线
AD-ST/ST-D9M001CON-II-JJ
单模ST/ST-ST/ST双芯1米PVC光纤跳线
AD-ST/ST-D9M003CON-II-JJ
单模ST/ST-ST/ST双芯3米PVC光纤跳线
AD-SC/SC-D6M001CON-II-JJ
多模62.5/125μmSC/SC-SC/SC双芯1米PVC光纤跳线
AD-SC/SC-D6M003CON-II-JJ
多模62.5/125μmSC/SC-SC/SC双芯3米PVC光纤跳线
AD-SC/SC-S6M001CON-II-JJ
多模62.5/125μmSC-SC单芯1米PVC光纤跳线
AD-SC/SC-S6M003CON-II-JJ
多模62.5/125μmSC-SC单芯3米PVC光纤跳线
AD-ST/ST-D5M001CON-II-JJ
多模50/125μmST/ST-ST/ST双芯1米PVC光纤跳线
AD-ST/ST-D5M003CON-II-JJ
多模50/125μmST/ST-ST/ST双芯3米PVC光纤跳线
AD-ST/ST-S5M001CON-II-JJ
多模50/125μmST-ST单芯1米PVC光纤跳线
AD-ST/ST-S5M003CON-II-JJ
多模50/125μmST-ST单芯3米PVC光纤跳线
AD-ST/ST-D4M001CON-II-JJ
OM3多模50/125μmST/ST-ST/ST双芯1米PVC光纤跳线
AD-ST/ST-S4M001CON-II-JJ
OM3多模50/125μmST-ST单芯1米PVC光纤跳线
AD-SC/SC-D4M001CON-II-JJ
OM3多模50/125μmSC/SC-SC/SC双芯1米PVC光纤跳线
AD-SC/SC-D4M003CON-II-JJ
OM3多模50/125μmSC/SC-SC/SC双芯3米PVC光纤跳线
AD-SC/SC-S4M001CON-II-JJ
OM3多模50/125μmSC-SC单芯1米PVC光纤跳线
AD-SC/SC-S4M003CON-II-JJ
OM3多模50/125μmSC-SC单芯3米PVC光纤跳线
AD-ST-S4M001CON-II-JJ
OM3多模50/125μmST单芯1米PVC尾纤
AD-SC-S4M001CON-II-JJ
OM3多模50/125μmSC单芯1米PVC尾纤
AD-ST-S9M001CON-II-JJ
单模ST单芯1米PVC尾纤
AD-SC-S9M001CON-II-JJ
单模SC单芯3米PVC尾纤
AD-ST-S6M001CON-II-JJ
多模62.5/125μmST单芯1米PVC尾纤
AD-SC-S6M001CON-II-JJ
多模62.5/125μmSC单芯3米PVC尾纤
AD-ST-S5M001CON-II-JJ
多模50/125μmST单芯1米PVC尾纤
AD-SC-S5M001CON-II-JJ
多模50/125μmSC单芯1米PVC尾纤
◎ 订购选项：
AD-AB-C-D-EFFF-G-HH-II-JJ
**AB** 左右接头类型
ST=STSC=SC; FC=FC; SMA905=SMA905; SMA906=SMA906; FD=FDDI; MT=MTRJ;
LC=LC (FC、SC、ST、LC、MU接头有PC、UPC、APC等类型供选)
**C** 跳线类型
S=单芯跳线；D=双芯跳线
**D** 光纤的种类
9=单模 9/125μm；6=多模 62.5/125 μm；=多模50/125μm；4=多模 50/125μm(OM3)
**EFFF** 长度
F003=3英尺，F005=5英尺，F007=7英尺；M001=1米，M002=2米，M003=3米
**G** 包头种类
C=陶瓷；S=不锈钢；P=复合物
**HH** 阻燃级别
ON=PVC，OFN级；OR=FRPVC，OFNR级；OP=FEP，OFNP级；LH=LSOH级
**II** 护套颜色
01=黄色；02=蓝色；03=绿色；04=白色；05=橙色；06=紫色；07=红色；08=灰色
**JJ** 光缆外径
09=ф0.9mm；20=ф2.0mm；30=ф3.0mm
