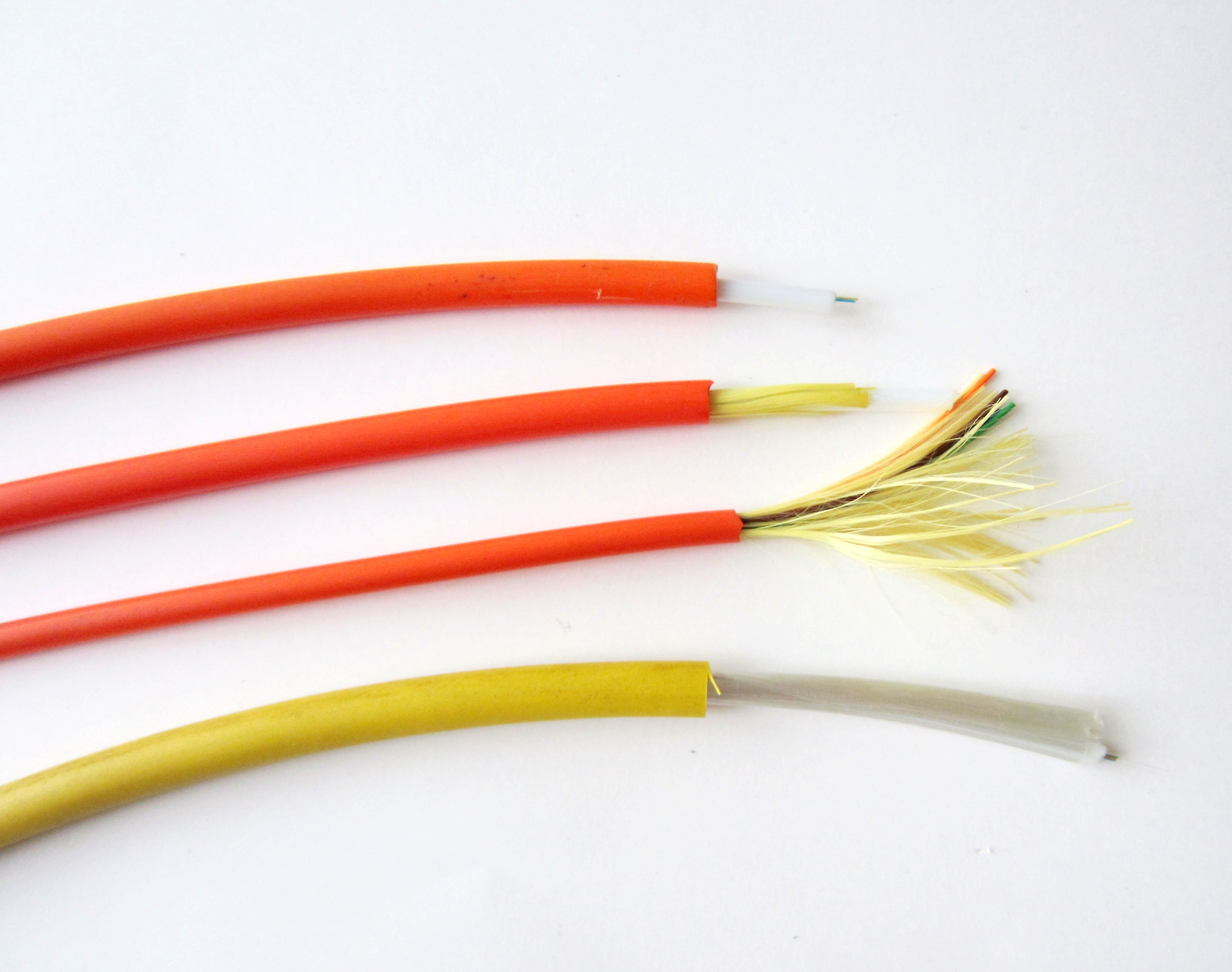

MATRIXLIGHT万兆光纤布线方案
产品名称:
MATRIXLIGHT万兆光纤布线方案
产品摘要:
MATRIXLIGHT万兆光纤布线方案 ISO／IEC 11801，万兆光纤布线方案，布线方案- 产品描述
MATRIXLIGHT万兆光纤布线方案 随着以太网设备成本的下降，万兆以太网的应用已经成为一种趋势。基本上，综合布线系统的水平和垂直主干的速率之比都是 1：10，以避免在垂直主干处形成瓶颈。现在水平线缆已发展到六类，可以实现1000Mbps到桌面，为了继续保持网络传输的通畅，垂直主干就应采用万兆光纤了。
光纤凭借其质量小、容量大、传输频带高等特点而成为万兆以太网应用的首选。光收发器主要有两大类：使用多模光纤的发光二极管（LED）和使用单模光纤的激光发光器（Laser）。单模光纤虽然可以满足万兆应用的要求，但是激光发光器成本非常高，而传统的多模光纤只能在几十米的距离内支持万兆传输，无法满足网络主干的应用。为了支持万兆以太网应用，业界开发出VCSEL光源，VCSEL兼具了激光发光器件的性能（如响应速度高、传输光谱窄）和发光二极管的优势（如藕合效率高及成本低廉）。通过优化改进50/125微米光纤与VCSEL配套，可以在850nm波长上10Gb/s应用时支持300米的传输距离，同时在支持千兆应用时，传输距离可以达到900米，而成本相比普通多模光纤增加不多。因此IEEE 在2002 年6 月批准了万兆以太网标准。ISO/IEC 11801也在2002年9月正式颁布了新的多模光纤标准等级，将多模光纤重新分为OM1、OM2和OM3三类，其中OM1指目前传统62.5μm多模光纤，OM2指目前传统50μm多模光纤，OM3就是新增的50μm万兆光纤。传统的62.5μm多模光纤在850nm的带宽只有200MHz，即使在1300nm的带宽也只有 500MHz，根本就无法真正进行万兆传输，而OM3万兆50μm多模光纤在850nm的带宽可以高达2000MHz。☆下表为各种光纤进行万兆传输时的带宽和最大距离： 光纤型号
带宽850nm
MHz*km带宽1300nm
MHz*km1Gbps距离
10Gbps距离
光纤等级
多模
@850nm
@1300nm
@850nm
@1300nm
标准62.5/125μm
200
500
200m
550m
33m
300m
OM1
标准50/125μm
802.3z
500
500
550m
550m
82m
300m
OM2标准50/125μm
ADDISON
500
800
550m
950m
82m
450m
OM250/125μm-100
600
1200
750m
2000m
100m
650m
OM2+
50/125μm-150
700
500
750m
550m
150m
300m
OM2+
50/125μm-300
1500
500
1000m
550m
300m
300m
OM3
50/125μm-550
3500
500
1000m
550m
550m
550m
OM3+
单模
@1310m
@1550nm
1310/1383/1550nm
标准9/125μm
5000m
10000m~40000m
☆ 下表为单模光缆于不同波段的衰减和色散值
标准单模光纤
零水峰单模光纤NZDS非零色散位移光纤 长途网络 局域网络 衰减标准值（db/km） 1310nm 0.33 0.34 N/A 0.35 1383nm 0.40 0.31 0.32 0.32 1550nm 0.19 0.19 0.20 0.20 1625nm 0.21 0.21 0.21 0.21 色散标准值（db/km） 1310nm 0 0 N/A －11.5 1550nm 16.5 16.5 4.5 4.5 1625nm 23 23 10.5 8.5 ☆ 下表为各种光源支持的传输速率 LED VCSEL DFB/FP激光发光器 成本 低 适中 高 用途 多模光纤 多模光纤 单模光纤 最高支持应用 1Gbps 12.5Gbps 40Gbps 实际标准最高用途 622M bps 10Gbps 40Gbps 对于不同的 10Gbps网络需求，爱达讯公司在2004年推出了10G光纤布线方案-MATRIXLIGHT。MATRIXLIGHT是一套10Gb/s万兆光纤系统，核心产品是符合IEC-60793-2-10和TIA-492AAAC激光带宽差模延迟(DMD)规范的50/125μm OM3多模和单模光纤，OM3多模光纤系统可以支持在300米的距离内传输10Gbps的数据速率，与VCSEL配套使用,符合ISO/IEC11801-2nd的OM-3光纤规范。爱达讯 OM3光纤支持低成本高性能的10G以太网串列传输技术。10GBase-SR，拥有1500/500MHz/km和2000MHz/km两个频带，支持成本最低的850纳米源，满足一般楼宇主干和光纤到桌面的应用。同时，爱达讯 OM3光纤兼容现有的光纤配线架及连接器件，支持传统的网络技术，可用于水平系统及垂直系统。而爱达讯单模光纤系统具备0.7dB/km的最低衰减，将单模光纤的传输距离从以往1G以太网所支持的5公里增加到了10G以太网的40公里。
传统多模光纤在长距离骨干中有着一定的局限性，随着六类布线系统的大量使用，万兆光纤将被大量应用于布线系统主干。在千兆以太网出现之前，光纤选型非常容易。在 2000米距离内，OC-12(622Mb/s)速率范围内的各种情况都可以使用标准62.5/125μm多模光纤，除此以外都会使用单模光纤。然而OM3 多模光纤的出现改变了这种状况，由于OM3 光纤可以提高千兆和万兆系统的传输距离，采用850nm 波长视窗与VCSEL配套使用，将是性价比最高的布线方案。当链路长度超过1000米时，单模光缆仍是目前唯一的选择，单模光纤在千兆系统中可以在1310nm波长上实现5公里的传输距离。在万兆系统中则可实现10公里的传输距离。当链路长度小于或等于1000米时，在千兆系统中可以采用OM3 50μm多模光纤，而在万兆系统中应采用单模光纤。当链路长度小于300米时，OM3多模光纤可以应用于任何千兆和万兆系统中。
爱达讯多模光纤技术已由 OM1多模发展到了现在支持10Gbps的OM3，甚至未来能支持万兆应用达550米，千兆应用达1100米的OM3+多模光纤，而单模光纤也发展到全频段支持网络传输的下一代零水峰单模光纤(Zero Water Peak)，爱达讯推出的OM3光缆的10Gbase-SR是现在所有万兆以太网方案中价格最低的，这将使用户的投资得到最有效的回报，成为骨干布线或者光纤到桌面的最佳选择方案。
