系统中的管理设备IMU，用于连接配线架，采集配线架数据，上传给Server 的功能；单设备可支持24 条配线架， 也可通过专用端口与CON 端口与其他IMU 进行级联。设备提供了OLED 显示屏以便获取系统信息，且配置了旋转操作按钮，方便现场操作。 IMU 作为每个配线间的管理中心，提供了OLED 显示屏，以获取系统信息；及一个旋钮键盘，用于在机房内的操作。一个100BaseT 的以太网口，用于连接LAN。

◎ IMU基本功能简介

o 采集配线架的数据，加工处理后上传给Server
o 通过内置WebSever 对下面连接的配线架进行初始设置
o 通过IMU 旋转键盘对系统进行操作
o 在机房环境给客户提供系统状态信息

◎ IMU硬件说明

o 提供24 个标准RJ45 接口，1~16 口为独立工作口，17~24 口为复合工作口可以与配线架连接，也可用于与其他设备级联
o 支持Web-Server 设置, 通过Web-Server 设置IP，建筑物信息，配线间机柜信息，配线架信息
o 提供一个OLED 显示屏 显示LOGO, 本IMU 的IP 地址 IMU 的ID 后部端口连接状态, 告警信息, 配线架跳线连接状态； OLED 屏幕界面支持中英文显示，根据不同的工作状态，可显示提示信息或进度条。
o 提供两个CON 口其中1 口为管理端口，2 口为级联端口
o 提供旋转飞轮按钮对系统进行操作
o 提供一个旋钮键盘，用于现场输入
o 提供100BaseT 的以太网接口用于连接网络

◎ OLED屏幕的显示内容与作用

　         IMU 启动后会自动进入IMU 工作状态显示界面（如图）。在没有任何输入的情况下，约5 分钟后，OLED 会自动进入节电模式（即没有任何显示）。在节电模式下按旋转按键会结束休眠，使OLED 重新进入IMU 工作状态显示界面。

　         其中24 个方框代表IMU 的24 个智能配线架插孔，中间有实心正方形的方框表示其所对应的插孔有智能配线
架插入，否则代表没有智能配线架插入。IP 和ID 分别表示当前DTU 的IP 地址及ID 信息。
　         1、显示智能配线架信息
　         旋转按钮则依次选择连接到本IMU 上的全部智能配线架，某个智能配线架被选中后，其右侧类型显示灯会持

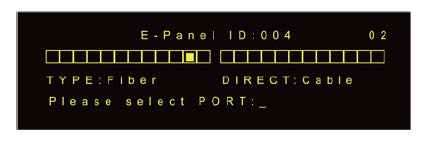

续闪烁。按下旋转按键后会进入智能配线架状态显示界面（如图）。

　         其中24 个方框代表智能配线架的24 个端口，中间有实心正方形的方框表示其所对应的智能配线架端口已经
通过智能跳线和其它智能配线架的端口连接，否则表示没有任何连接。
TYPE 表示智能配线架的类型：
Fiber ：光纤配线架；
UTP ：非屏蔽双绞线配线架；
STP ：屏蔽双绞线配线架
KEYSTONE ：Keystone 配线架
DIRECT 表示智能配线架的连接方向：
Cable ：配线架和信息点连接（智能配线架右侧常亮绿灯）；
Switch ：配线架和交换机端口连接（智能配线架右侧常亮红灯）
2、显示端口信息
旋转旋钮则依次选择智能配线架的24 个端口，某个端口被选中后，其对应的LED 显示灯会持续常亮。如果
选中的端口已经和其它端口连接，则按下旋钮按键后，会进入下面的显示界面，同时该端口及其所连接的对方端
口会同时持续闪烁。

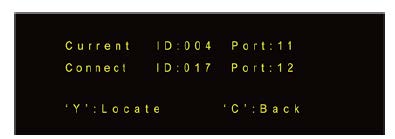

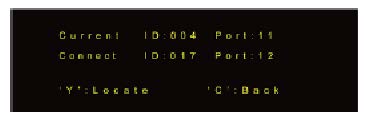

“Current”表示当前端口的信息，“Connect”表示当前端口所连接的另一端的端口信息。

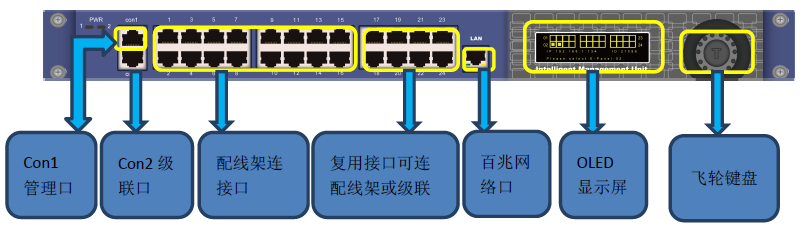

◎ IMU设备示意图
