S 型智能配线架是具有智能管理功能的电子配线架，提供CAT6 性能。在1U 的高度空间支持24 个CAT6 的RJ45 端口，每个端口的上方配有LED 指示灯，用于跳线的引导指示。每个RJ45 端口采用10 针结构，其中第9、10 两针用于传输管理信号。配线架右侧配有一个LED 指示灯，用于指示配线架的连接方向。配线架后部，采用110 型IDC 打线架构，支持T568A 和T568B 标准，接线方式采用标准彩色编码序列。后面板具备印刷电路板（PCB）保护功能。前面板中间提供一个RJ45 标准8 针接口，用于连接IMU。

◎ S型UTP智能配线架硬件说明

物理特性

o 标准机柜1U 高度提供24 个RJ45 端口
o 增强型CAT6 性能，提供附加余量，支持1000Mbps 的网络传输应用
o 采用标准IDC 线缆连接方式
o 支持T568A 和T568B 连接方式
o 后部带有线缆管理功能
o 每个RJ45 端口上方带有LED，用于引导跳线
o 配线架右侧带有红绿色LED，指示配线架连接类型，红色为设备端，绿色为水平系统区域。
o 采用10 针标准RJ45 结构
o 后部有PCB 保护
o 通过RJ45 结构连接管理设备
o 仅支持双配模式

管理特性

o 24 个端口扫描自身完成, 内置扫描IC 芯片，自动扫描端口连接关系
o 1 个RJ45 管理端口（红色）连接IMU
o 高速端口扫描
o 具备数据的处理能力
o 具备告警数据的处理能力
o 每个通讯端口上方具有一个LED 指示灯, 端口LED 提供两种状态：
慢闪烁：指示跳线连接或断开（端口为空，表示需要连接；端口已经连接，则表示需要断开）
快闪烁：告警指示，表示本端口有非法连接或断开操作
配线架连接类型LED
o 红色：S 类型，表示后端连接Switch
o 绿色：C 类型，表示后端连接UTP Cable

技术规格

o 尺寸（H×W×D）: 44.5×483×38mm
o 配线架：铝板，喷漆，黑色
o 塑料件：采用可回收塑料
o 连接器：采用50 微英寸镀金磷青铜
o IDC ：镀镍磷青铜，45 度角结构
o 环保特性：PCB 无铅焊接

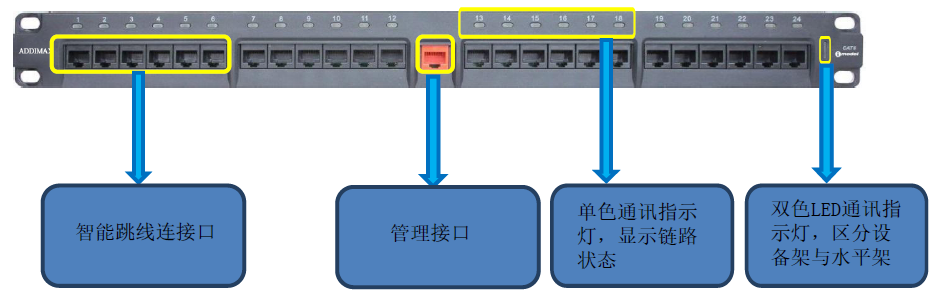

◎ S型UTP智能配线架设备示意图
