除了具备S 型配线架的智能功能外，可以兼容任何Keystone 结构模块。K 型Keystone 智能配线架是具有智能管理功能的电子配线架，提供CAT6 性能。在1U 的高度空间支持24 个CAT6 的RJ45 端口位置，每个对应端口的上方配有LED 指示灯，用于跳线的引导指示。每个RJ45 端口采用10 针结构，其中外部的第9、10 两针用于传输管理信号。配线架右侧配有一个LED 指示灯，用于指示配线架的连接方向（显示为红色时，表明连接至交换机端，显示为绿色时，表明连接至水平区子系统端）。前面板中间提供一个RJ45 标准8 针接口，用于连接IMU。后面板具备印刷电路板（PCB）保护功能。

◎ K型模块化智能配线架硬件说明

物理特性
o 1U 提供24 个标准Keystone 安装口，支持各类Keystone 结构模块
o 支持双配线架链路结构管理模式。
o 兼容支持UTP 与FTP 系统
o 增强型CAT6 性能，提供附加余量，支持1000Mbps 的网络传输应用
o 前面板模块位置均带第9、10 针触点，用于传输管理信号
o 支持T568A 和T568B 连接方式
o 后部带有线缆管理功能
o 每个RJ45 模块安装口具备两个检测金属触点以及显示LED, 用于引导跳线

o 配线架右侧带有红绿色LED，指示配线架连接类型
o 后部有PCB 保护

管理特性

o 24 个端口扫描自身完成, 内置IC 扫描芯片，自动扫描端口连接关系
o 提供一个RJ45 的管理端口位置用于连接IMU
o 高速端口扫描
o 具备数据的自处理能力
o 具备告警数据的自处理能力
o 端口LED 提供两种状态：
o 慢闪烁：指示跳线连接或断开
o 快闪烁：告警指示，表示本端口有非法的连接或断开操作
o 配线架右侧具有一个双色LED，用来显示连接位置，红色为设备端，绿色为水平系统
o 区域, 配线架连接类型LED
红色：S 类型，表示后端连接Switch
绿色：C 类型，表示后端连接UTP Cable

技术规格

o 尺寸（H×W×D）: 44.5×483×38mm
o 配线架：铝板，喷漆，黑色
o 塑料件：采用可回收塑料
o 连接器模块托：耐火塑料，UL94V-0
o 触点材料：采用50 微英寸镀金磷青铜
o 环保特性：PCB 无铅焊接

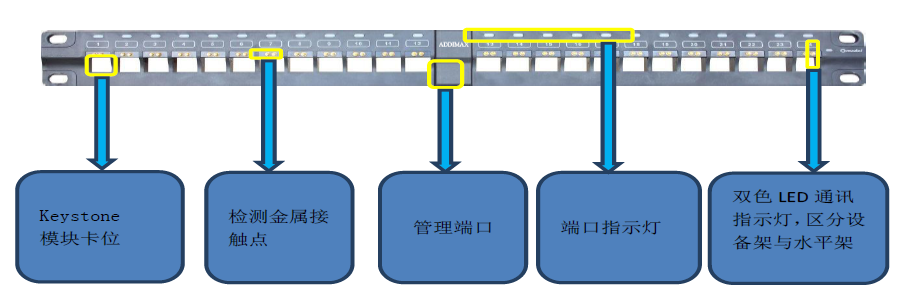

◎ K型模块化智能配线架设备示意图
