S 型智能光纤配线架是具有智能管理功能的光纤配线架，通过后面板右侧的 1 个的 8 针 RJ-45 端口上行连接到 IMU 数据传输单元。1U 空 间可容纳 24 个双芯 LC 端口，每个双芯 LC 结构中心位置配有两个镀金结构的金属触点，用于传输管理信号。每个端口的上方均带有 LED 指示灯，用于跳线的引导指示。配线架右侧配有一个额外的 LED 指示灯，当显示为红色时表示该配线架连接至交换机，当显示为绿色时 表示该配线架连接至水平侧或用户侧的终端设备。

◎ S型光纤智能配线架硬件说明

物理特性
o 1U 空间可容纳 24 个双芯 LC 端口。
o 接口可以选择单模或多模OM3、OM4 类型
o 支持双配线架链路结构管理模式。
o 1 个 8 针 RJ-45 端口上行连接到 IMU 数据传输单元。
o 24 个双芯 LC 端口，额外两个镀金结构的金属触点用于传输管理信号。
o LC 耦合器支持多模和单模。
o 每个端口的上方均带有 LED 指示灯，用于跳线的引导指示。
o 配线架右侧配有一个额外的 LED 指示灯，显示配线架连接至水平侧或是交换机侧。
o 采用抽屉结构，方便光纤的端接。
o 光纤盒内部自带绕纤单元。

管理特性

o 24 个端口扫描自身完成, 内置IC 扫描芯片，自动扫描端口连接关系
o 提供1 个RJ45 管理端口位于设备后方，用于连接IMU
o 高速端口扫描，具备数据的自处理能力
o 具备数据的自处理能力
o 具备告警数据的自处理能力
o 配线架右侧具有一个双色LED，用来显示连接位置，红色为设备端，绿色为水平系统区域。

技术规格

o 尺寸（H×W×D）: 44.5×483×38mm ？？
o 配线架：铝板，喷漆，黑色
o 塑料件：采用可回收塑料
o 连接器模块托：耐火塑料，UL94V-0
o 触点材料：采用50 微英寸镀金磷青铜
o 环保特性：PCB 无铅焊接

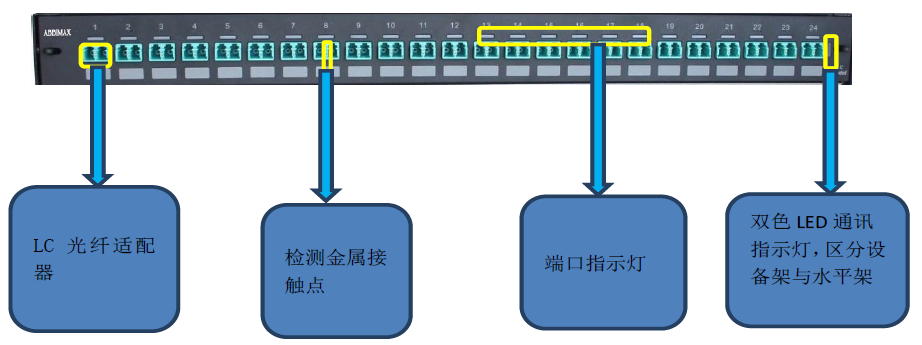

◎ S型光纤智能配线架设备示意图
