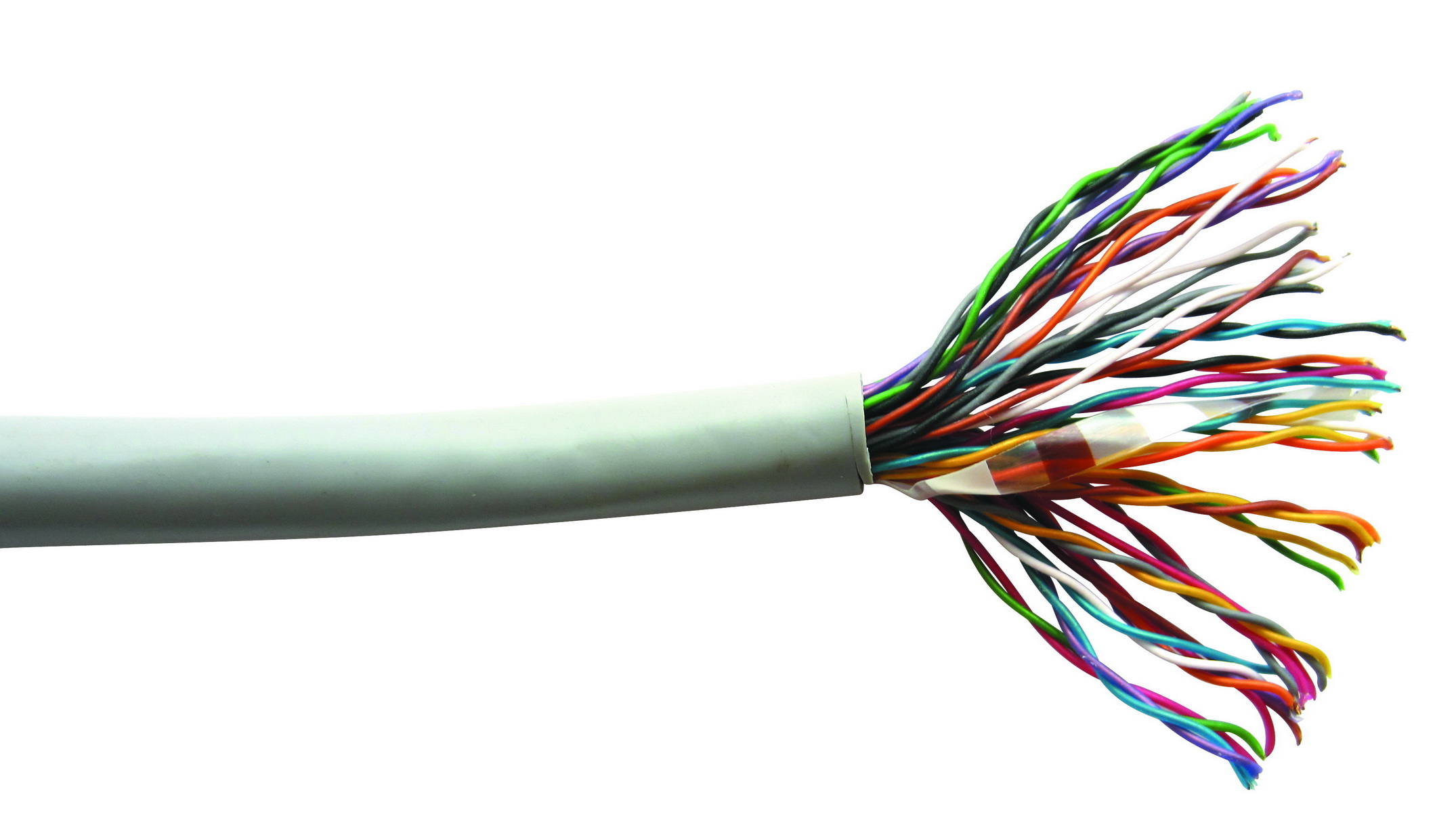

五类大对数线缆
- 产品描述
- 五类大对数线缆
◎ 应用：
10Base-T、100Base-T4 、100Base-TX、100VG-ANYLAN 155Mbps ATM、622Mbps ATM。◎ 标准：
符合 ISO / IEC 11801及ANSI / TIA / EIA-568-B标准。◎ 电缆结构： U/UTP
F/UTP
SF/UTP
铜导体
材料
普通纯铜
普通纯铜
普通纯铜
组成
1/0.5mm
1/0.5mm
1/0.5mm
规格
24AWG
24AWG
24AWG
绝缘
材料
PE
PE
PE
直径
0.86
0.86
0.86
屏蔽
材料
无
铝箔总屏蔽
铝箔总屏蔽+铜丝编织总屏蔽
排流线
材料
无
1/0.5mm
无
对数组合
对数
25/50/100对
25/50/100对
25/50/100对
护套
材料
PE/PVC/LSF/LSOH
PE/PVC/LSF/LSOH
PE/PVC/LSF/LSOH
备注：PE-聚乙烯；PVC-聚氯乙烯；LSF-低烟低卤；LSOH-低烟无卤；
LSFROH-高阻燃低烟无卤(IEC60332-3C)；PVC 亦分为CMX， CM， CMR及CMP级◎ 工作频宽：
1—100MHz◎ 物理/电气特征： ☆ 特性阻抗: 100±15Ω
☆ 传输速率(NVP) : 69%
☆ 最大导体直流电阻: 9.38 Ω/100m
☆ 最大相对互耦电容: 5.6 nF/100m
☆ 最大电容不平衡: 330 pF/100m
☆ 最大直流电阻不平衡: 5%
☆ 最大传播延迟差: 30 ns/100m
☆ 最大传播延迟: 536 ns/100m@100MHz
☆ 允许弯曲半径: 10倍电缆外径
☆ 额定电压: 60V rms
☆ 最大抗拉载荷: 80N
☆ 工作温度: -20 ℃ ~+60 ℃
☆ 储存温度: -5 ℃ ~ +50℃
☆ 阻燃程度:通过UL 1581 (CM护套); UL 1666 (CMR护套); UL 910 (CMP护套);
IEC 60332-1 (FRPVC & LSOH护套);
IEC 60332-1及IEC 60332-3C (LSFROH护套)◎ 产品特点： ☆ 符合欧洲防火和环保要求。
☆ 通过五类标准测试。
☆ 特殊设计以应对主干语音传输。
☆ 色标醒目以方便安装。◎ 产品认证：
E222756◎ 物理/电气性能参数： FREQ
频率
(MHz)NEXT
近端串扰
(dB/100m)
最差值/典型值/标准值IL
插入损耗
(dB/100m)SRL
结构回波损耗
(dB/100m)
最差值/典型值/标准值1
64.0/71.0/62.0
2.0
24.5/26.0/23.0
4
55.0/62.0/53.0
4.0
24.5/26.0/23.0
8
49.5/57.0/48.0
5.7
24.5/26.0/23.0
10
49.0/56.0/47.0
6.4
24.5/26.0/23.0
16
44.9/52.0/44.0
8.2
24.5/26.0/23.0
20
42.5/48.0/42.0
9.2
24.5/26.0/23.0
25
42.0/48.0/41.0
10.3
24.5/26.0/23.0
31.25
40.6/48.0/39.0
11.6
22.5/24.0/21.0
62.5
36.1/43.0/35.0
16.9
19.5/22.0/18.0
100
34.0/40.0/32.0
21.8
17.5/20.0/16.0
◎ 订购信息： 产品型号
产品描述
AD-BC-CAT5UTP25PCM24
五类非屏蔽25对双绞线(普通阻燃级别)
AD-BC-CAT5UTP50PCM24
五类非屏蔽50对双绞线(普通阻燃级别)
AD-BC-CAT5UTP100PCM24
五类非屏蔽100对双绞线(普通阻燃级别)
AD-BC-CAT5UTP25PLH24
五类非屏蔽25对双绞线(低烟无卤-阻燃级别IEC332-1)
AD-BC-CAT5UTP50PLH24
五类非屏蔽50对双绞线(低烟无卤-阻燃级别IEC332-1)
AD-BC-CAT5UTP100PLH24
五类非屏蔽100对双绞线(低烟无卤-阻燃级别IEC332-1)
AD-BC-CAT5UTP25PPE24
室外五类非屏蔽25对双绞线(防水/抗高紫外线级别)
AD-BC-CAT5UTP50PPE24
室外五类非屏蔽50对双绞线(防水/抗高紫外线级别)
AD-BC-CAT5UTP100PPE24
室外五类非屏蔽100对双绞线(防水/抗高紫外线级别)
AD-BC-CAT5FTP25PCM24
五类屏蔽25对双绞线(普通阻燃级别)
AD-BC-CAT5FTP50PCM24
五类屏蔽50对双绞线(普通阻燃级别)
AD-BC-CAT5FTP100PCM24
五类屏蔽100对双绞线(普通阻燃级别)
AD-BC-CAT5FTP25PLH24
五类屏蔽25对双绞线(低烟无卤-阻燃级别IEC332-1)
AD-BC-CAT5FTP50PLH24
五类屏蔽50对双绞线(低烟无卤-阻燃级别IEC332-1)
AD-BC-CAT5FTP100PLH24
五类屏蔽100对双绞线(低烟无卤-阻燃级别IEC332-1)
AD-BC-CAT5FTP25PPE24
室外五类屏蔽25对双绞线(防水/抗高紫外线级别)
AD-BC-CAT5FTP50PPE24
室外五类屏蔽50对双绞线(防水/抗高紫外线级别)
AD-BC-CAT5FTP100PPE24
室外五类屏蔽100对双绞线(防水/抗高紫外线级别)
Cat5 U/UTP Cat5 F/UTP Cat5 SF/UTP
