	产品名称:	室外光缆

	关键字:
中心束管式光缆，松套层绞式光缆，光缆,室内光缆，PE，PVC，LSOH，低烟无卤，铠装光缆，

		产品图片

		产品信息


室外光缆
中心束管式光缆
◎ 应用：长距离电话 / 有线电视 / 数据通信。

◎ 敷设方式：管道敷设、架空敷设(Figure-8自承式或ADSS全介质绝缘自承式)、直埋敷设(带铠装)。

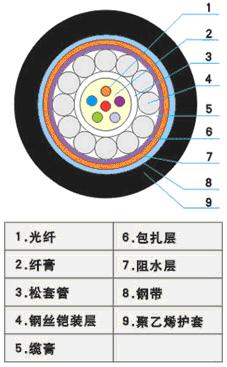

◎ 光缆结构：光缆由含2-24根光纤的松套管构成，套管内填充有防水凝胶。护套和松套管之间加阻水材料以保证光缆的紧凑性和纵向阻水性。当一根光缆有多于12根光纤时，光纤按色码分成两组。为保证光缆抗拉强度，在套管外绕上芳纶纱/玻璃纤维，或在两侧放置两根平行钢丝后以聚乙烯(PE)/LSOH 护套成缆。
◎ 物理特性：
☆ 最大标称光纤传输距离: 6Km (单模) ; 0.3Km (多模) ☆ 允许拉力: 1500N (短期安装) ; 900N (长期安装) ☆ 最大抗压载荷: 3000N (3.3mm 松套管直径) ; 5000N (4.5mm松套管直径) ☆ 绞距: 125倍光缆外径 ☆ 工作温度: -20℃ ~ +70℃( PE护套) ☆ 储存温度: -40℃ ~ +70℃( PE护套)

◎ 产品特点：
☆ 直径小、质量轻。 ☆ 精确控制光纤的余长，保证光缆具有良好抗拉性能和温度特性。 ☆ 松套管材料本身具有良好的耐水解性能和较高的强度，管内充以特种油膏，对光纤进行了关键性防水保护。 ☆ 特别设计的紧密结构，有效防止套管回缩，具有良好的抗压性和柔软性。 ☆ 工作温度范围广。

◎ 订购信息：

AD-CLA-B-C-D-E-F-G-H-I-J A 松套管直径： A=2.1mm；B=2.5mm B 光纤型号： 0=混合光纤/铜缆；1=双芯或多芯光纤；4=50/125多模光纤(OM3)；5=50/125多模光纤(OM2)；6=62.5/125多模光纤(OM1)； 7=NZDS非零色散位移光纤G.656；8=NZDS非零色散位移光纤G.655；9=标准单模光纤G.652D C 光纤数： 1-24 D:內护套： 2Y=PE(聚乙烯)；Y=PVC(聚氯乙烯)；H=LSOH(低烟无卤) E:铠装构件： T=皱纹钢铠装；D=非金属铠装；W=钢丝铠装 F:护套： 2Y=PE(聚乙烯)；Y=PVC(聚氯乙烯)；H=LSOH(低烟无卤)； 8Y=PA(聚酰氨)；11Y=PU(聚氨酯)；A=铝防潮层；T=防蚁保护 G: 缆心防水层选件： X=无;J=松套管内加防水凝胶；JD=松套管内加防水凝胶及缆心之间加干式防水；JJ=松套管内及缆心之间加防水凝胶 H:护套防水选件(适用于多层护套的光缆)： X=无；J=护套之间加防水凝胶；D=护套之间干式防水 I:加强件： A=芳纶纱；AG=芳纶纱＋玻璃纤维加强件；G=玻璃纤维加强件 J:可选件： SS-Figure８自承式


	松套层绞式光缆
